UN POCO DE HISTORIA:

Las locomotoras de vapor de la Clase G 4/ 5 H fueron las máquinas más potentes de rodaje 1-4-0 y de mercancías de la K. Bay. Sts. B.
Desarrolladas por Maffei de Munich basándose en diseños desarrollados para la empresa por Hammel y Leppla, que ya habían demostrado su eficacia en las mágníficas S 3/6. Entre 1915 y 1919, 195 máquinas fueron construidas por Krauss Maffei. Otras 10 locomotoras fueron encargadas por la MGD de Bruselas y 25 por la MGD de Varsovia, pero fueron incautadas y entregadas a Baviera. Después de la Primera Guerra Mundial 48 locomotoras fueron trasladadas a Francia y 13 a Bélgica, en 1919, como parte del acuerdo de alto el fuego. Las 169 restantes quedaron en Alemania y se volvieron a numerar por la Deutsche Reichsbahn como 56 801 a 809, 56 901 a 1035 y 56 1101 a 1125.
Debido a la caída de la demanda de transporte durante la crisis económica mundial subsiguiente a la guerra y a la electrificación de las líneas en el sur de Baviera y las relcaiones con Prusia, estas locomotoras se comenzaron a retirar pronto. Esta desafectación comenzó ya en 1933 y se hizo tan rápidamente que a principios de la Segunda Guerra Mundial sólo había 5 ejemplares en activo. Dos sobrevivieron a la II Guerra Mundial, pero fueron retiradas y desechadas en 1947.
Las G 4/ 5 H llevaban un tender de la clase 3 T 20.2, muchos de los cuales, dada la prematura retirada de las máquinas, se acoplaron a locomotras prusianas de la clase G.


5555

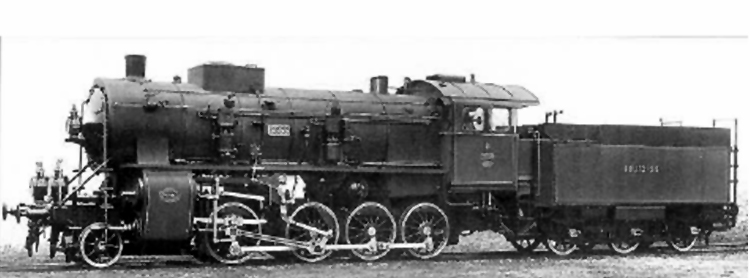

La G 4/5 H número 5.555. Foto: © Krauss-Maffei.

LA SERIE AL COMPLETO:
Constructor Nº. F. Servicio Nº Invent. Nombre Nº DRG Baja Fab. H0 Referencia Época Librea Lanzamiento
Subserie 1 - 1914.
Maffei 4.552 16-08-1915 5.501 - 56 901 1933
Maffei 4.553 01-10-1915 5.502 - 56 902 1933 Micro Metakit 97400H Id Verde/r. 1998
Maffei 4.554 05-10-1915 5.503 - 56 903 c. 1939
Maffei 4.555 08-10-1915 5.504 - 56 904 1933
Maffei 4.556 13-10-1915 5.505 -   1919
Maffei 4.557 21-10-1915 5.506 - 56 905 10-05-1944 Brawa 40100/03 Id Verde/r. 1996
Maffei 4.558 29-10-1915 5.507 -   1919
Maffei 4.559 11-11-1915 5.508 - 56 906 1933
Maffei 4.560 30-11-1915 5.509 - 56 907 c. 1939
Maffei 4.561 18-12-1915 5.510 - 56 908 01-06-1933
Maffei 4.562 31-12-1915 5.511 - 56 909 1933
Maffei 4.563 15-01-1916 5.512 - 56 910 18-10-1933
Maffei 4.564 29-01-1916 5.513 - 56 911 1933
Maffei 4.565 09-02-1916 5.514 -   1919
Maffei 4.566 19-02-1916 5.515 - 56 912 1933
Maffei 4.567 10-03-1916 5.516 -   1919
Maffei 4.568 25-03-1916 5.517 - 56 913 1933
Maffei 4.569 13-04-1916 5.518 - 56 914 1933
Maffei 4.570 22-04-1916 5.519 - 56 915 1935
Maffei 4.571 29-04-1916 5.520 - 56 916 1933
Maffei 4.572 08-05-1916 5.521 - 56 917 1935
Maffei 4.573 15-05-1916 5.522 -   1919
Maffei 4.574 22-05-1916 5.523 - 56 918 1933
Maffei 4.575 30-05-1916 5.524 - 56 919 1934
Maffei 4.576 07-06-1916 5.525 - 56 920 1933
Maffei 4.577 20-06-1916 5.526 - 56 921 1933
Maffei 4.578 28-06-1916 5.527 -   1919
Maffei 4.579 07-07-1916 5.528 - 56 922 1935
Maffei 4.580 17-07-1916 5.529 - 56 923 1933
Maffei 4.581 22-07-1916 5.530 - 56 924 c. 1939
Maffei 4.582 29-07-1916 5.531 - 56 925 18-10-1933
Maffei 4.583 08-08-1916 5.532 -   1919
Maffei 4.584 16-08-1916 5.533 -   1919
Maffei 4.585 23-08-1916 5.534 - 56 926 06-12-1944
Maffei 4.586 31-08-1916 5.535 - 56 927 1935
Subserie 2 - Suministro de acuerdo con el contrato de fecha 15/16-09-1915.
Krauss 7.077 28-03-1916 5.536 - 56 928 1933
Krauss 7.078 19-04-1916 5.537 - 56 929 c. 1939
Krauss 7.079 19-05-1916 5.538 - 56 930 1934
Krauss 7.080 14-06-1916 5.539 - 56 931 1933
Krauss 7.081 05-07-1916 5.540 - 56 932 1933
Krauss 7.082 29-07-1916 5.541 - 56 933 1933
Krauss 7.083 17-08-1916 5.542 - 56 934 1935
Krauss 7.084 06-09-1916 5.543 - 56 935 1935
Krauss 7.085 28-09-1916 5.544 - 56 936 1933
Krauss 7.086 23-10-1916 5.545 - 56 937 1935
Krauss 7.087 24-11-1916 5.546 - 56 938 1935
Krauss 7.088 22-12-1916 5.547 - 56 939 08-04-1936 Brawa 40124/27 Id Verde/r. 2016
Krauss 7.089 20-01-1917 5.548 - 56 940 1933
Krauss 7.090 16-02-1917 5.549 - 56 941 01-06-1933
Krauss 7.091 13-03-1917 5.550 -   1919
Krauss 7.092 28-12-1917 5.551 -   1919
Krauss 7.093 22-01-1918 5.552 - 56 942 1933
Krauss 7.094 08-02-1918 5.553 - 56 943 1934
Krauss 7.095 28-02-1918 5.554 - 56 944 1935
Krauss 7.096 23-03-1918 5.555 -   1919 Micro Metakit 97401H II Negra 1998
Subserie 3.
Maffei 4.640 13-09-1916 5.556 - 56 945 01-08-1934
Maffei 4.641 20-09-1916 5.557 - 56 946 01-06-1933
Maffei 4.642 27-09-1916 5.558 - 56 947 1935
Maffei 4.643 04-10-1916 5.559 - 56 948 01-06-1933 Micro Metakit 97402H Id Verde 1998
Maffei 4.644 11-10-1916 5.560 - 56 949 1935
Maffei 4.645 18-10-1916 5.561 - 56 950 1933
Maffei 4.646 26-10-1916 5.562 - 56 951 1933
Maffei 4.647 02-11-1916 5.563 -   1919
Maffei 4.648 08-11-1916 5.564 - 56 952 1935
Maffei 4.649 15-11-1916 5.565 - 56 953 1933
Maffei 4.650 10-02-1917 5.566 - 56 954 1934
Maffei 4.651 16-02-1917 5.567 - 56 955 1935
Maffei 4.652 24-02-1917 5.568 - 56 956 01-08-1934
Maffei 4.653 28-02-1917 5.569 - 56 957 1935
Maffei 4.654 09-03-1917 5.570 -   1919
Maffei 4.655 17-03-1917 5.571 - 56 958 1933
Maffei 4.656 24-03-1917 5.572 -   1919
Maffei 4.657 31-03-1917 5.573 - 56 959 1933
Maffei 4.658 07-04-1917 5.574 - 56 960 1935
Maffei 4.659 14-04-1917 5.575 - 56 961 01-06-1933
Maffei 4.660 21-04-1917 5.576 - 56 962 1933
Maffei 4.661 30-04-1917 5.577 - 56 963 06-1937
Maffei 4.662 07-05-1917 5.578 - 56 964 01-12-1933
Maffei 4.663 14-05-1917 5.579 - 56 965 1933
Maffei 4.664 19-05-1917 5.580 - 56 966 1934
Maffei 4.665 26-05-1917 5.581 - 56 967 1935
Maffei 4.666 31-05-1917 5.582 - 56 968 1935
Maffei 4.667 08-06-1917 5.583 -   1919
Maffei 4.668 15-06-1917 5.584 - 56 969 1933
Maffei 4.669 22-06-1917 5.585 - 56 970 1933
Maffei 4.670 30-06-1917 5.586 - 56 971 c. 1939
Maffei 4.671 07-07-1917 5.587 - 56 972 01-06-1933
Maffei 4.672 17-04-1917 5.588 - 56 973 1935
Maffei 4.673 21-07-1917 5.589 - 56 974 1934
Maffei 4.674 28-07-1917 5.590 - 56 975 12-02-1937
Maffei 4.675 04-08-1917 5.591 - 56 976 1933
Maffei 4.676 11-08-1917 5.592 - 56 977 1934
Maffei 4.677 18-08-1917 5.593 -   1919
Maffei 4.678 25-08-1917 5.594 - 56 978 1933
Maffei 4.679 01-09-1917 5.595 - 56 979 01-06-1933
Subserie 4. Encargadas por MGD de Bruselas, incautadas.
Maffei 4.774 22-11-1916 5.151 - 56 801 1933
Maffei 4.775 28-11-1916 5.152 - 56 802 1933
Maffei 4.776 02-12-1916 5.153 - 56 803 1933
Maffei 4.777 07-12-1916 5.154 -   1919
Maffei 4.778 14-12-1916 5.155 - 56 804 1933
Maffei 4.779 21-12-1916 5.156 - 56 805 1933
Maffei 4.780 30-12-1916 5.157 - 56 806 07-11-1934
Maffei 4.781 19-01-1917 5.158 - 56 807 1933
Maffei 4.782 27-01-1917 5.159 - 56 808 c. 1935
Maffei 4.783 01-02-1917 5.160 - 56 809 18-04-1934
Subserie 5.
Maffei 4.790 08-09-1917 5.596 - 56 980 1933
Maffei 4.791 17-09-1917 5.597 -   1919
Maffei 4.792 21-09-1917 5.598 - 56 981 1933
Maffei 4.793 25-09-1917 5.599 - 56 982 1933
Maffei 4.794 28-09-1917 5.600 - 56 983 1934
Maffei 4.795 02-10-1917 5.601 - 56 984 1934
Maffei 4.796 09-10-1917 5.602 - 56 985 1934
Maffei 4.797 17-10-1917 5.603 - 56 986 1933
Maffei 4.798 22-10-1917 5.604 -   1919
Maffei 4.799 26-10-1917 5.605 -   1919
Maffei 4.800 31-10-1917 5.606 - 56 987 07-01-1947
Maffei 4.801 05-11-1917 5.607 - 56 988 07-11-1934
Maffei 4.802 13-11-1917 5.608 - 56 989 1933
Maffei 4.803 16-11-1917 5.609 - 56 990 1933
Maffei 4.804 21-11-1917 5.610 -   1919
Maffei 4.805 26-11-1917 5.611 -   1919
Maffei 4.806 30-11-1917 5.612 - 56 991 c. 1939
Maffei 4.807 03-12-1917 5.613 - 56 992 01-12-1933
Maffei 4.808 07-12-1917 5.614 - 56 993 1933
Maffei 4.809 13-12-1917 5.615 - 56 994 1919 *
Maffei 4.810 17-12-1917 5.616 - 56 995 01-06-1933
Maffei 4.811 17-12-1917 5.617 - 56 996 01-06-1933 Brawa 40116/19 Id Verde/r. 2011
Maffei 4.812 29-12-1917 5.618 - 56 997 01-12-1933
Maffei 4.813 04-01-1918 5.619 - 56 998 1935
Maffei 4.814 04-01-1918 5.620 - 56 999 1933
Maffei 4.815 14-01-1918 5.621 - 56 1000 1935
Maffei 4.816 17-01-1918 5.622 - 56 1001 c. 1939
Maffei 4.817 21-01-1918 5.623 - 56 1002 c. 1939
Maffei 4.818 25-01-1918 5.624 - 56 1003 c. 1939
Maffei 4.819 30-01-1918 5.625 - 56 1004 c. 1939
Maffei 4.820 04-02-1918 5.626 - 56 1005 c. 1939
Maffei 4.821 07-02-1918 5.627 - 56 1006 1935
Maffei 4.822 13-02-1918 5.628 - 56 1007 c. 1939
Maffei 4.823 16-02-1918 5.629 - 56 1008 18-04-1934
Maffei 4.824 23-02-1918 5.630 - 56 1009 1935
Maffei 4.825 28-02-1918 5.631 -   1919
Maffei 4.826 07-03-1918 5.632 - 56 1010 c. 1939
Maffei 4.827 14-03-1918 5.633 -   1919
Maffei 4.828 21-03-1918 5.634 -   1919
Maffei 4.829 26-03-1918 5.635 -   1919
Subserie 6.
Maffei 4.923 10-04-1918 5.636 -   1919
Maffei 4.924 16-04-1918 5.637 -   1919
Maffei 4.925 20-04-1918 5.638 - 56 1011 c. 1939
Maffei 4.926 23-04-1918 5.639 - 56 1012 06-1937
Maffei 4.927 27-04-1918 5.640 - 56 1013 c. 1939
Maffei 4.928 30-04-1918 5.641 -   1919
Maffei 4.929 06-05-1918 5.642 - 56 1014 01-06-1919
Maffei 4.930 10-05-1918 5.643 - 56 1015 18-04-1919
Maffei 4.931 14-05-1918 5.644 - 56 1016 c. 1939
Maffei 4.932 21-05-1918 5.645 - 56 1017 01-06-1933
Maffei 4.933 24-05-1918 5.646 - 56 1018 c. 1939
Maffei 4.934 28-05-1918 5.647 - 56 1019 06-12-1944
Maffei 4.935 31-05-1918 5.648 - 56 1020 c. 1939
Maffei 4.936 06-06-1918 5.649 -   1919
Maffei 4.937 10-06-1918 5.650 - 56 1021 c. 1939
Maffei 4.938 27-08-1918 5.651 -   1919
Maffei 4.939 31-08-1918 5.652 -   1919
Maffei 4.940 04-09-1918 5.653 -   1919
Maffei 4.941 07-09-1918 5.654 -   1919
Maffei 4.942 10-09-1918 5.655 - 56 1022 01-06-1933
Maffei 4.943 12-09-1918 5.656 -   1919
Maffei 4.944 16-09-1918 5.657 - 56 1023 c. 1939
Maffei 4.945 18-09-1918 5.658 -   1919
Maffei 4.946 21-09-1918 5.659 - 56 1024 c. 1939
Maffei 4.947 24-09-1918 5.660 -   1919
Maffei 4.948 27-09-1918 5.661 -   1919
Maffei 4.949 30-09-1918 5.662 -   1919
Maffei 4.950 03-10-1918 5.663 -   1919
Maffei 4.951 05-10-1918 5.664 -   1919
Maffei 4.952 09-10-1918 5.665 -   1919
Maffei 4.953 11-10-1918 5.666 -   1919
Maffei 4.954 15-10-1918 5.667 -   1919
Maffei 4.955 16-10-1918 5.668 -   1919
Maffei 4.956 19-10-1918 5.669 -   1919
Maffei 4.957 22-10-1918 5.670 -   1919
Maffei 4.958 25-10-1918 5.671 - 56 1025 18-10-1933
Maffei 4.959 28-10-1918 5.672 - 56 1026 c. 1939
Maffei 4.960 14-12-1918 5.673 -   1919
Maffei 4.961 18-12-1918 5.674 -   1919
Maffei 4.962 20-12-1918 5.675 -   1919
Maffei 4.963 23-12-1918 5.676 -   1919
Maffei 4.964 30-12-1918 5.677 -   1919
Maffei 4.965 04-01-1919 5.678 -   1919
Maffei 4.966 10-01-1919 5.679 -   1919
Maffei 4.967 14-01-1919 5.680 -   1919
Maffei 4.968 16-01-1919 5.681 - 56 1027 01-06-1933
Maffei 4.969 01-02-1919 5.682 -   1919
Maffei 4.970 06-02-1919 5.683 -   1919
Maffei 4.971 10-02-1919 5.684 -   1919
Maffei 4.972 13-02-1919 5.685 -   1919
Maffei 4.973 17-02-1919 5.686 -   1919
Maffei 4.974 21-02-1919 5.687 -   1919
Maffei 4.975 28-02-1919 5.688 - 56 1028 01-12-1933
Maffei 4.976 05-03-1919 5.689 - 56 1029 c. 1939
Maffei 4.977 08-03-1919 5.690 - 56 1030 12-10-1946
Maffei 4.978 13-03-1919 5.691 - 56 1031 c. 1939
Maffei 4.979 18-03-1919 5.692 - 56 1032 1935
Maffei 4.980 22-03-1919 5.693 - 56 1033 1935
Maffei 4.981 26-03-1919 5.694 - 56 1034 c. 1939
Maffei 4.982 31-03-1919 5.695 - 56 1035 01-06-1933
Subserie 7. Encargadas por MGD de Varsovia, incautadas.
Maffei 5.006 04-11-1918 5.211 - 56 1101 01-12-1933
Maffei 5.007 06-11-1918 5.212 - 56 1102 c. 1939
Maffei 5.008 08-11-1918 5.213 - 56 1103 c. 1939
Maffei 5.009 14-11-1918 5.214 - 56 1104 01-12-1933
Maffei 5.010 16-11-1918 5.215 - 56 1105 01-06-1933
Maffei 5.011 21-11-1918 5.216 - 56 1106 01-06-1933
Maffei 5.012 23-11-1918 5.217 - 56 1107 c. 1939
Maffei 5.013 27-11-1918 5.218 - 56 1108 c. 1939
Maffei 5.014 30-11-1918 5.219 - 56 1109 c. 1939
Maffei 5.015 06-12-1918 5.220 - 56 1110 02-03-1937
Maffei 5.016 11-12-1918 5.221 - 56 1111 c. 1939
Maffei 5.017 20-01-1919 5.222 - 56 1112 c. 1939
Maffei 5.018 23-01-1919 5.223 - 56 1113 06-1937
Maffei 5.019 27-01-1919 5.224 - 56 1114 01-12-1933
Maffei 5.020 30-01-1919 5.225 - 56 1115 01-06-1933
Maffei 5.021 31-01-1919 5.226 - 56 1116 07-01-1947
Maffei 5.022 09-04-1919 5.227 - 56 1117 c. 1939
Maffei 5.023 30-04-1919 5.228 - 56 1118 1935
Maffei 5.024 13-05-1919 5.229 - 56 1119 1935
Maffei 5.025 19-05-1919 5.230 - 56 1120 c. 1939
Maffei 5.026 22-05-1919 5.231 - 56 1121 01-06-1933
Maffei 5.027 28-05-1919 5.232 - 56 1122 05-02-1935
Maffei 5.028 06-06-1919 5.233 - 56 1123 16-06-1934
Maffei 5.029 12-06-1919 5.234 - 56 1124 01-06-1933
Maffei 5.030 30-06-1919 5.235 - 56 1125 c. 1939

* Nota: Esta máquina, entregada a Bélgica en 1919; regresó en 1920, ya a la DRG, que la renumeró.

PARA SABER MÁS:
DR 04 Horst J. Obermayer y Mafred Weisbrod

Dampflok-Report. Band Nº 4. Baureihen 53-59, Tender . Teil 2.

Munich, Eisenbahn Journal. Enero-1997. 89 pp. il. b/n y col. 30 x 21 cm. ISBN 3-89610-008-4

Sobre las G 4/5 H: p. 60.


Bayern Report 6 Ludwig v. Welser

Bayern Report, nº 9. Die Gattungen S 3/5 N, S 3/5 H, S 2/5, S 2/6, (S 3/6), P 3/5 N, P 3/5 H, G 5/5, G 4/5 H, G 3/4.

Munich, Eisenbahn Journal. Noviembre-2001. 98 pp. il. b/n y col. 30 x 21 cm. ISBN 3-89610-081-5

Sobre las G 4/5 H: pp. 72-81.


TP 1 Horst J. Obermayer

Typenblätter. Band nº 1. Baureihen 01-59.

Munich, Eisenbahn Journal. 2002. 230 pp. il. b/n. 30 x 21 cm. ISBN 3-89610-093-9

Sobre las G 4/5 H: pp. 217-218.


Lokomotiven 1 Lothar Spielhoff

Lokomotiven der Bayersichen Eisenbahnen. Band 1: Geschichte der Bayerischen Eisenbahnen. Beschreibungen der Scnellzug-, Personenzug- und Güterzuglokomotiven.

München, Verlag Jürgen Pepke. 2009. 379 pp. il. n. 31 x 22 cm. ISBN 978-3-940798-13-8

Sobre las G 4/5 H: pp. 346-353.


Pulsar aquí para buscar las distintas locomotoras por referencia del fabricante a escala.

Fecha actualización: 17/01/2017
VOLVER
Parque Motor Furgones Correos Furgones Paquetería y Jefe de Tren Coches Departamentos Coches Salón Coches Mixtos Coches Camas Complementos Cultura Ferroviaria Infraestructura Otras Operadoras Vagones no Coches
