UN POCO DE HISTORIA:
Las locomotoras para trenes mercantes G 5/5 se diseñaron para tramos muy empinados de la Königlich Bayerische Staatsbahn, en el norte de Baviera. El fuerte aumento del tráfico en estas líneas en los años previos a la Primera Guerra Mundial hizo que las máquinas de Clase E I y G 4/5 N resultaran cada vez más ineficaces, y por ello se pensó en un diseño nuevo que las sustituyese.
Las primeras 15 locomotoras fueron construidas en 1911 por Maffei; dado su buen resultado, entre 1920 y 1924 se encargaron otras 80 máquinas.
Las bávaras G 5/5 fueron las más poderosas locomotoras de cinco ejes de todos los ferrocarriles estatales alemanes (Länderbahnen); en este sentido, fueron muy superiores incluso a las G 10 de Prusia y hasta a las G 12 del mismo ferrocarril.
De la primera serie, las siete que quedaban después de la Primera Guerra Mundial fueron asumidas por la Deutsche Reichsbahn, siendo renumeradas como 57 501-507. Las 80 siguientes fueron entregadas directamente a la Administración Grupal de Baviera y luego, ya en la DRG, se asignaron a los números 57 511-590.
El aumento de la electrificación de la red ferroviaria del sur de Alemania y el bajo número de algunas Clases de locomotoras propició la baja de muchas máquinas a partir de 1930, incluyendo a las G 5/5. Al final de la Segunda Guerra Mundial, 20 locomotoras quedaban en servicio; la mayoría de ellas fueron retiradas en 1947 con daños de la guerra, y algunas pocas sobrevivieron en los FF.CC. alemanes hasta casi 1950. |
|
|

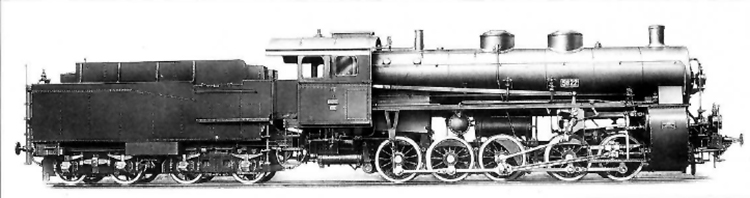

La G 5/5 número 5.822. Foto: © Krauss-Maffei. |
|
LA SERIE AL COMPLETO: |
Constructor |
Nº. |
F. Servicio |
Nº Invent. |
Nombre |
Nº DRG |
Baja |
Fab. H0 |
Referencia |
Época |
Librea |
Lanzamiento |
Subserie 1. |
Maffei |
3.235 |
06-07-1911 |
5.801 |
- |
|
|
Micro Metakit |
93301H |
Id |
Azul |
1993 |
Maffei |
3.236 |
29-07-1911 |
5.802 |
- |
57 501 |
1932 |
Micro Metakit |
93302H |
III |
Negra |
1993 |
Maffei |
3.237 |
12-08-1911 |
5.803 |
- |
|
1919 |
Micro Metakit |
93300H |
Id |
Verde/r. |
1993 |
Maffei |
3.238 |
29-08-1911 |
5.804 |
- |
57 502 |
1932 |
|
|
|
|
|
Maffei |
3.239 |
05-09-1911 |
5.805 |
- |
|
1919 |
|
|
|
|
|
Maffei |
3.240 |
15-09-1911 |
5.806 |
- |
|
|
|
|
|
|
|
Maffei |
3.241 |
30-09-1911 |
5.807 |
- |
57 503 |
1932 |
|
|
|
|
|
Maffei |
3.242 |
20-10-1911 |
5.808 |
- |
|
|
|
|
|
|
|
Maffei |
3.243 |
26-10-1911 |
5.809 |
- |
57 504 |
16-08-1932 |
|
|
|
|
|
Maffei |
3.244 |
23-11-1911 |
5.810 |
- |
57 505 |
12-12-1931 |
|
|
|
|
|
Maffei |
3.245 |
30-11-1911 |
5.811 |
- |
|
1919 |
|
|
|
|
|
Maffei |
3.246 |
12-12-1911 |
5.812 |
- |
57 506 |
16-08-1932 |
|
|
|
|
|
Maffei |
3.247 |
30-12-1911 |
5.813 |
- |
57 507 |
1933 |
|
|
|
|
|
Maffei |
3.248 |
17-01-1912 |
5.814 |
- |
|
1919 |
|
|
|
|
|
Maffei |
3.234 |
23-06-1911 |
5.815 |
- |
|
|
|
|
|
|
|
Subserie 2. |
Maffei |
5.175 |
31-05-1920 |
5.816 |
- |
57 511 |
1933 |
|
|
|
|
|
Maffei |
5.176 |
31-05-1920 |
5.817 |
- |
57 512 |
15-05-1935 |
|
|
|
|
|
Maffei |
5.177 |
06-1920 |
5.818 |
- |
57 513 |
18-10-1933 |
|
|
|
|
|
Maffei |
5.178 |
06-1920 |
5.819 |
- |
57 514 |
1933 |
|
|
|
|
|
Maffei |
5.179 |
06-1920 |
5.820 |
- |
57 515 |
18-04-1934 |
|
|
|
|
|
Maffei |
5.180 |
06-1920 |
5.821 |
- |
57 516 |
1933 |
|
|
|
|
|
Maffei |
5.181 |
07-1920 |
5.822 |
- |
57 517 |
24-04-1933 |
|
|
|
|
|
Maffei |
5.182 |
08-1920 |
5.823 |
- |
57 518 |
1933 |
|
|
|
|
|
Maffei |
5.183 |
08-1920 |
5.824 |
- |
57 519 |
1935 |
|
|
|
|
|
Maffei |
5.184 |
08-1920 |
5.825 |
- |
57 520 |
04-1933 |
|
|
|
|
|
Maffei |
5.185 |
08-1920 |
5.826 |
- |
57 521 |
24-04-1933 |
|
|
|
|
|
Maffei |
5.186 |
09-1920 |
5.827 |
- |
57 522 |
04-1933 |
|
|
|
|
|
Maffei |
5.187 |
09-1920 |
5.828 |
- |
57 523 |
04-1933 |
|
|
|
|
|
Maffei |
5.188 |
09-1920 |
5.829 |
- |
57 524 |
04-1933 |
|
|
|
|
|
Maffei |
5.189 |
09-1920 |
5.830 |
- |
57 525 |
1933 |
|
|
|
|
|
Maffei |
5.190 |
09-1920 |
5.831 |
- |
57 526 |
01-08-1934 |
|
|
|
|
|
Maffei |
5.191 |
10-1920 |
5.832 |
- |
57 527 |
24-04-1933 |
|
|
|
|
|
Maffei |
5.192 |
10-1920 |
5.833 |
- |
57 528 |
1933 |
|
|
|
|
|
Maffei |
5.193 |
10-1920 |
5.834 |
- |
57 529 |
01-12-1933 |
|
|
|
|
|
Maffei |
5.194 |
10-1920 |
5.835 |
- |
57 530 |
15-05-1933 |
|
|
|
|
|
Maffei |
5.195 |
10-1920 |
5.836 |
- |
57 531 |
15-05-1933 |
|
|
|
|
|
Maffei |
5.196 |
10-1920 |
5.837 |
- |
57 532 |
1933 |
|
|
|
|
|
Maffei |
5.197 |
10-1920 |
5.838 |
- |
57 533 |
04-1933 |
|
|
|
|
|
Maffei |
5.198 |
10-1920 |
5.839 |
- |
57 534 |
07-11-1934 |
|
|
|
|
|
Maffei |
5.199 |
11-1920 |
5.840 |
- |
57 535 |
1933 |
|
|
|
|
|
Maffei |
5.200 |
11-1920 |
5.841 |
- |
57 536 |
05-1935 |
|
|
|
|
|
Maffei |
5.201 |
11-1920 |
5.842 |
- |
57 537 |
05-1935 |
|
|
|
|
|
Maffei |
5.202 |
11-1920 |
5.843 |
- |
57 538 |
1933 |
|
|
|
|
|
Maffei |
5.203 |
11-1920 |
5.844 |
- |
57 539 |
1935 |
|
|
|
|
|
Maffei |
5.204 |
27-11-1920 |
5.845 |
- |
57 540 |
1933 |
|
|
|
|
|
Maffei |
5.205 |
11-1920 |
5.846 |
- |
57 541 |
07-01-1934 |
|
|
|
|
|
Maffei |
5.206 |
11-1920 |
5.847 |
- |
57 542 |
10-1933 |
|
|
|
|
|
Maffei |
5.207 |
12-1920 |
5.848 |
- |
57 543 |
01-12-1933 |
|
|
|
|
|
Maffei |
5.208 |
12-1920 |
5.849 |
- |
57 544 |
1934 |
|
|
|
|
|
Maffei |
5.209 |
12-1920 |
5.850 |
- |
57 545 |
03-1935 |
|
|
|
|
|
Maffei |
5.210 |
12-1920 |
5.851 |
- |
57 546 |
1934 |
|
|
|
|
|
Maffei |
5.211 |
12-1920 |
5.852 |
- |
57 547 |
04-1933 |
|
|
|
|
|
Maffei |
5.212 |
12-1920 |
5.853 |
- |
57 548 |
04-1933 |
|
|
|
|
|
Maffei |
5.213 |
31-12-1920 |
5.854 |
- |
57 549 |
18-10-1933 |
|
|
|
|
|
Maffei |
5.214 |
05-01-1921 |
5.855 |
- |
57 550 |
1933 |
|
|
|
|
|
Subserie 3. |
Maffei |
5.479 |
02-1923 |
5.856 |
- |
57 551 |
1934 |
Trix/Märklin |
22029/39550 |
IIa |
Verde |
04/2015 |
Maffei |
5.480 |
02-1923 |
5.857 |
- |
57 552 |
1934 |
|
|
|
|
|
Maffei |
5.481 |
02-1923 |
5.858 |
- |
57 553 |
1934 |
|
|
|
|
|
Maffei |
5.482 |
02-1923 |
5.859 |
- |
57 554 |
01-04-1946 |
|
|
|
|
|
Maffei |
5.483 |
02-1923 |
5.860 |
- |
57 555 |
15-06-1936 |
|
|
|
|
|
Maffei |
5.484 |
02-1923 |
5.861 |
- |
57 556 |
15-06-1936 |
|
|
|
|
|
Maffei |
5.485 |
02-1923 |
5.862 |
- |
57 557 |
15-06-1936 |
|
|
|
|
|
Maffei |
5.486 |
02-1923 |
5.863 |
- |
57 558 |
15-06-1936 |
|
|
|
|
|
Maffei |
5.487 |
02-1923 |
5.864 |
- |
57 559 |
15-06-1936 |
|
|
|
|
|
Maffei |
5.488 |
09-04-1923 |
5.865 |
- |
57 560 |
14-08-1944 |
|
|
|
|
|
Maffei |
5.489 |
04-1923 |
5.866 |
- |
57 561 |
1934 |
|
|
|
|
|
Maffei |
5.490 |
04-1923 |
5.867 |
- |
57 562 |
1934 |
|
|
|
|
|
Maffei |
5.491 |
04-1923 |
5.868 |
- |
57 563 |
07-12-1946 |
|
|
|
|
|
Maffei |
5.492 |
04-1923 |
5.869 |
- |
57 564 |
1936 |
|
|
|
|
|
Maffei |
5.493 |
04-1923 |
5.870 |
- |
57 565 |
18-10-1946 |
|
|
|
|
|
Maffei |
5.494 |
04-1923 |
5.871 |
- |
57 566 |
1936 |
|
|
|
|
|
Maffei |
5.495 |
04-1923 |
5.872 |
- |
57 567 |
16-04-1948 |
|
|
|
|
|
Maffei |
5.496 |
04-1923 |
5.873 |
- |
57 568 |
1936 |
|
|
|
|
|
Maffei |
5.497 |
09-05-1923 |
5.874 |
- |
57 569 |
18-10-1946 |
|
|
|
|
|
Maffei |
5.498 |
05-1923 |
5.875 |
- |
57 570 |
28-01-1944 |
|
|
|
|
|
Maffei |
5.499 |
|
5.876 |
- |
57 571 |
09-04-1946 |
|
|
|
|
|
Maffei |
5.500 |
01-10-1923 |
5.877 |
- |
57 572 |
03-04-1944 |
|
|
|
|
|
Maffei |
5.501 |
|
5.878 |
- |
57 573 |
c. 1939 |
|
|
|
|
|
Maffei |
5.502 |
|
5.879 |
- |
57 574 |
c. 1939 |
|
|
|
|
|
Maffei |
5.503 |
|
5.880 |
- |
57 575 |
c. 1939 |
|
|
|
|
|
Subserie 4. |
Maffei |
5.559 |
|
5.881 |
- |
57 576 |
c. 1939 |
|
|
|
|
|
Maffei |
5.560 |
13-06-1924 |
5.882 |
- |
57 577 |
12-10-1946 |
|
|
|
|
|
Maffei |
5.561 |
|
5.883 |
- |
57 578 |
19-10-1946 |
|
|
|
|
|
Maffei |
5.562 |
08-07-1924 |
5.884 |
- |
57 579 |
21-04-1949 |
|
|
|
|
|
Maffei |
5.563 |
|
5.885 |
- |
57 580 |
06-1937 |
|
|
|
|
|
Maffei |
5.564 |
22-07-1924 |
5.886 |
- |
57 581 |
12-10-1946 |
|
|
|
|
|
Maffei |
5.565 |
|
5.887 |
- |
57 582 |
26-10-1937 |
|
|
|
|
|
Maffei |
5.566 |
|
5.888 |
- |
57 583 |
16-04-1948 |
|
|
|
|
|
Maffei |
5.567 |
12-08-1924 |
5.889 |
- |
57 584 |
21-04-1949 |
|
|
|
|
|
Maffei |
5.568 |
|
5.890 |
- |
57 585 |
12-10-1946 |
|
|
|
|
|
Maffei |
5.569 |
27-08-1924 |
5.891 |
- |
57 586 |
12-10-1946 |
|
|
|
|
|
Maffei |
5.570 |
04-09-1924 |
5.892 |
- |
57 587 |
12-10-1946 |
|
|
|
|
|
Maffei |
5.571 |
17-09-1924 |
5.893 |
- |
57 588 |
12-10-1946 |
|
|
|
|
|
Maffei |
5.572 |
24-09-1924 |
5.894 |
- |
57 589 |
12-10-1946 |
|
|
|
|
|
Maffei |
5.573 |
|
5.895 |
- |
57 590 |
09-04-1946 |
|
|
|
|
|
|
|
PARA SABER MÁS: |
|
Horst J. Obermayer y Mafred Weisbrod
Dampflok-Report. Band Nº 4. Baureihen 53-59, Tender . Teil 2.
Munich, Eisenbahn Journal. Enero-1997. 89 pp. il. b/n y col. 30 x 21 cm. ISBN 3-89610-008-4
Sobre las G 5/5: p. 60. |
|
|
|
Ludwig v. Welser
Bayern Report, nº 9. Die Gattungen S 3/5 N, S 3/5 H, S 2/5, S 2/6, (S 3/6), P 3/5 N, P 3/5 H, G 5/5, G 4/5 H, G 3/4.
Munich, Eisenbahn Journal. Noviembre-2001. 98 pp. il. b/n y col. 30 x 21 cm. ISBN 3-89610-081-5
Sobre las G 5/5: pp. 62-71. |
|
|
|
Horst J. Obermayer
Typenblätter. Band nº 1. Baureihen 01-59.
Munich, Eisenbahn Journal. 2002. 230 pp. il. b/n. 30 x 21 cm. ISBN 3-89610-093-9
Sobre las G 5/5: pp. 217-218. |
|
|
|
Lothar Spielhoff
Lokomotiven der Bayersichen Eisenbahnen. Band 1: Geschichte der Bayerischen Eisenbahnen. Beschreibungen der Scnellzug-, Personenzug- und Güterzuglokomotiven.
München, Verlag Jürgen Pepke. 2009. 379 pp. il. n. 31 x 22 cm. ISBN 978-3-940798-13-8
Sobre las G 5/5: pp. 354-361. |
|
|
